LIAISON ELECTRIQUE DES CLIMATISEURS SPLIT SYSTEM | Clim Cash News

Régulation des climatiseurs

Pour un confort optimum, le système de régulation des nouvelles générations de climatiseurs split-system nécessite des échanges permanents d’informations entre le groupe de condensation et le caisson de traitement d’air.
Ces transmissions d’informations se font par circulation d’un courant continu faible sensible aux interférences électromagnétiques. Plus la liaison électrique est longue, plus le risque d’interférences est important.



Que provoquent ces interférences électromagnétiques (ou bruit) ?

Un signal extérieur suffisamment puissant peut interférer sur les échanges de données et perturber la communication entre le groupe de condensation et le caisson de traitement d’air. La performance du système est affectée voire même interrompue avec un fort risque d’endommager les cartes de communication.





D'où viennent ces interférences ?

  • Des rayonnements émis par des câbles mitoyens dans le même faisceau,
  • Des lampes fluorescentes, des éclairages, des moteurs, des imprimantes, des climatiseurs, des groupes électrogènes, etc.


Comment palier à ces interférences ?

En utilisant un câble blindé LiYCY pour la liaison électrique, comme le recommande les fabricants de
climatiseurs.



UTILISATION DES CÂBLES BLINDES LiYCY





A quoi sert le blindage du câble ?

Le câble blindé sert à minimiser les interférences (ou bruit) sur la longueur du tronçon du câble.

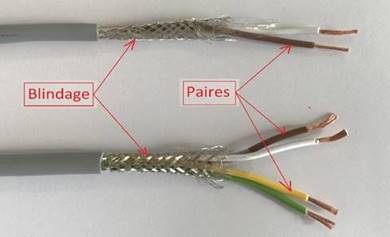

Le câble LiYCY comporte un écran commun constitué d’une tresse métallique entourant les paires du câble de données : le blindage.

Cet écran commun ou blindage réduit :
  1. La pénétration à l’intérieur du câble de signaux haute fréquence indésirables provenant d’autres câbles ou d’autres sources de bruit.
  2. Le rayonnement des signaux de transmission de données qui quittent le câble.



Il est donc impératif de limiter ces effets indésirables afin de maintenir une haute qualité de transmission de données et garantir le bon fonctionnement du climatiseur.

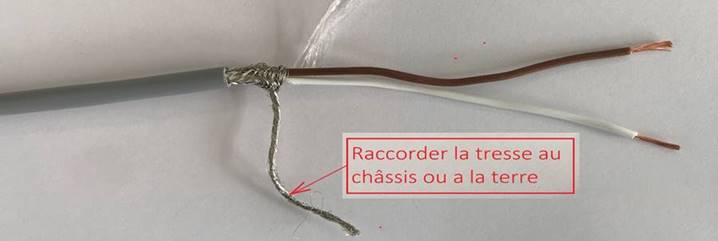

Comment connecter les câbles LiYCY ?








Liaison équipotentielle

Il est rappeler que tant le groupe condenseur que le caisson de traitement d’air doivent être impérativement
mis à la terre. CÂBLE VERT ET JAUNE





Téléchargez la fiche complète :
